1.                 平整机功能

平整机用于对冷轧带钢进行后处理的设备，通过平整加工能提高冷轧带钢平整度，改善冷轧带钢诸如深冲性能等机械性能。机组组成主要由开卷设备，机前S辊，平整机，机后S辊和卷取设备。

2.                 机组主要技术参数

a、平整机规格：φ400/φ850×1450mm；或φ800×1450mm；

b、最大轧制压力：6000 KN；

c、轧制速度：0～500m/min；

d、工作辊正弯辊力：400KN；

e、AGC压下系统压力:21Mpa；

3.                 装机水平

a、采用先进的四辊辊系结构，全液压自动压下调整、板形弯辊调整。

b、主轧机采用交流变频调速，机组Siemens PLC控制。

c、全液压压下，液压AFC系统采用PLC控制，具有恒辊缝位置闭环，恒轧制力压力闭环。

d、机组生产工艺联锁、焊缝检测、报警。实现生产过程自动化。

e、机组具有工艺过程参数的预设定、工艺过程参数和设备关键参数的检测、显示、报警和存储记录、查询功能。

4.                 机械设备组成及描述

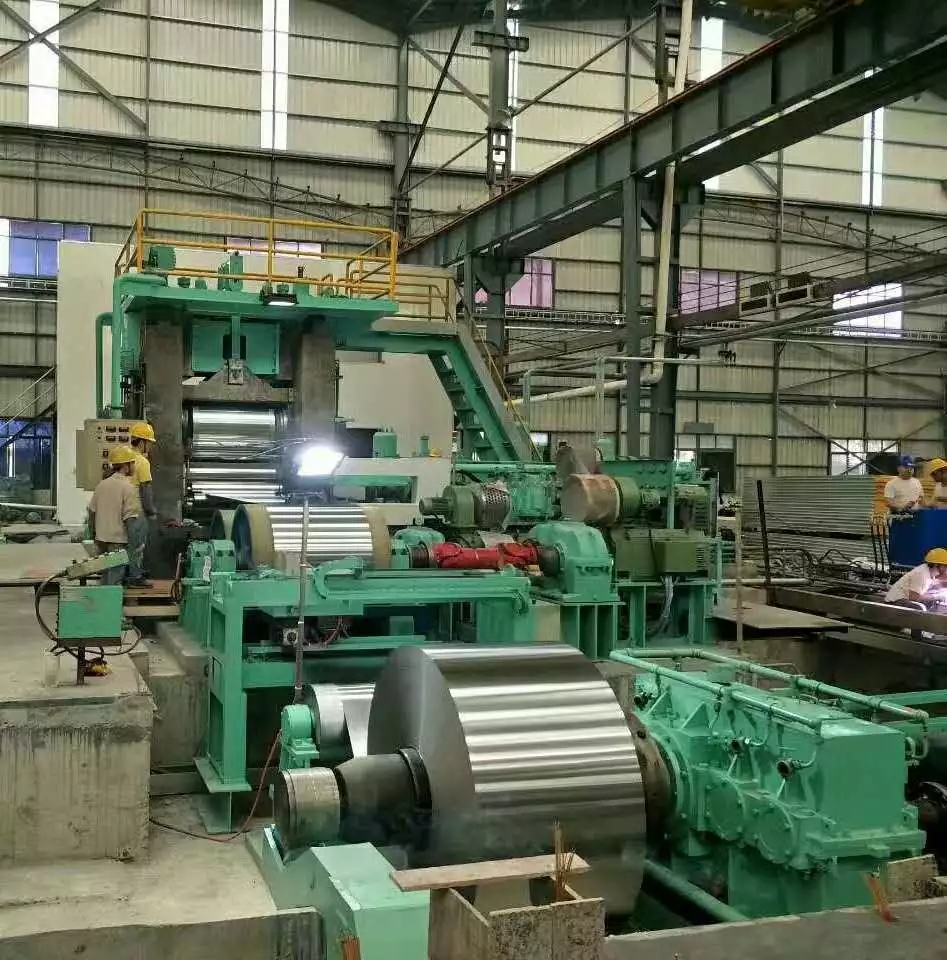

1450mm四（两）辊式平整机的结构布局示意图，包括入口开卷装置、入口测张装置、入口防皱辊装置、平整机、高压清辊装置、出口防皱辊装置、出口测张装置、吹扫装置、出口S辊装置等。平整机主要由平整机本体、主传动装置、换辊装置等组成。平整机本体由机架、上下工作辊、上下支撑辊、压头装置、弯辊油缸、平衡油缸、压上油缸等组成。
