1.    CCD 测宽传感器原理

电荷耦合器件（Charge Couple Device 简称CCD），广泛用于物体的尺寸和位移测量。金属运动板带非接触式精密在线宽度测量，采用平行光源照射并将被测物投影在CCD 图像传感器上，CCD图像传感器的输出信号经过二值化处理后，再由单片机进行数据采集及信号处理，解析出与被测对象尺寸成比例的像素值。通过标校得到被测板带的实际宽度。

2.    CCD 测宽传感器介绍

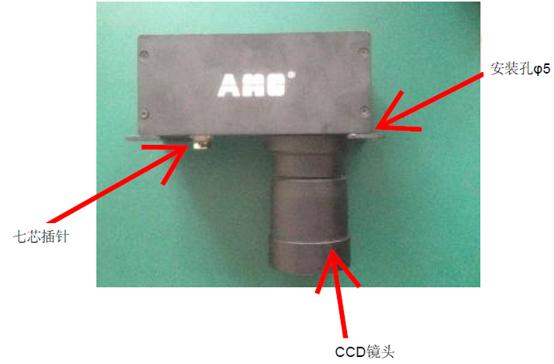

2.1外形

2.2供电电压

  直流 DC±15V, ±2%；

2.3输出模式

  模拟：0~10V；数字像素： RS485；

2.4测量精度

  ±0.1‰（FS）；
